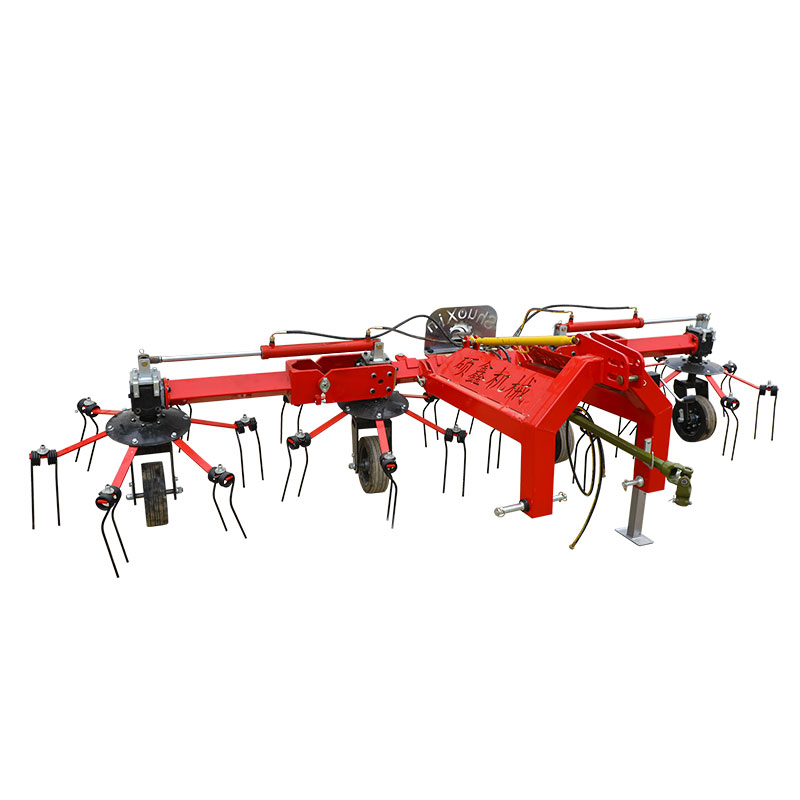

Çekme saman tırmığı döner saman döner tırmık

Shuoxin, Çin'de saman çeken saman çeken saman çekiş yapabilen saman saman rotary tırmık üreticisi ve tedarikçisi çekiyor.

Döner tırmıklar döner ve yay tipinde mevcuttur. Çalışma sırasında, tırmık traktör tarafından öne doğru çekilir ve güç çıkış mili tarafından tahrik edilir.

Ortaya monte edilmiş sabit bir kam tarafından kontrol edilir ve ayıklama ve çimlerin çıkarılması gibi eylemleri tamamlamak için merkezi eksen etrafında döner.

Döner yay tırmığı, dönen bir parçanın etrafında çok sayıda yay dişi ile donatılmıştır ve yay dişleri, Sward operasyonunu gerçekleştirmek için bir santrifüj kuvvetle açılır.

Yay dişinin montaj açısını değiştirirseniz, çim işlerini yapabilirsiniz.

Döner çim tırmıkları gevşek otlar, düşük mera kaybı, ışık kirliliği ve 12 ila 18 km/s'ye kadar çalışma hızlarına sahiptir, bu da toplama ekipmanlarından alınmasını kolaylaştırır.

Yatay döner tırmık esas olarak bir süspansiyon cihazı, bir yürüyüş tekerleği, bir tırmık dişi, bir toplama bölmesi ve bir hız azaltıcıdan oluşur. İş sırasında güç, traktörün güç çıkış mili tarafından sağlanır. Çalışma prensibi şunlardır: Güç, evrensel eklem iletim şaftından, birinci aşama konik dişli yavaşlaması, dönen disk şaftının dönüşü, dönen disk ve yürüme yoluyla, vites kutusu gövdesine cıvatalar ve küçük yuvarlak somunlar ile sabitlenir. Çene diş düzeneği, pikap üzerinde bir tırmık diş koltuğu vasıtasıyla pikap üzerine sabitlenir. Döner tablo döndüğünde, tırmık diş kolu pikapın dönüşü ile döner, böylece mera gerçekleştirilir. Entegre Operasyonlar

I. Çekme Saman Tırmağı Döner Saman Döner Tırmık

Tırmık, mera tırmıklarını entegre eden bir yem hasat makinesidir. Mera hasat edildikten sonra, balinasyon koşullarına mümkün olan en kısa sürede ulaşmak için merdanın bir yayıcı ile güneş ışığı olması gerekir. Serpme, suyun hızlı buharlaşmasını kolaylaştıran ve meraların balyalarda kesilmesini veya silajdan önce kurutmasını kolaylaştıran alayı eşit olarak yayabilir. Meranın nemi kurutulabileceği bir duruma ulaşabildiğinde, ürünler bir tırmıkla bir ahırda toplanır ve bağlama işlemlerine hazırlanırken şeritlere parçalanır. Tırmık çalışırken, otu toplamak veya yaymak için mahsulü hafifçe hareket ettirmek için yay dişlerini kullanın, mera veya yeşil beslemenin kalitesini iyileştirmek için mahsuldeki karışık kalıntılardan veya taşlardan kaçının.

Rotary Biçme Endüstrisi Standardı JB/T 10905-2008'e göre, biçme makinesi aşağıdaki standartları karşılamalıdır:

Kurtçuk koleksiyonu temiz olmalı, mera kaybı

küçük ve sızıntı oranı%5'ten az olmalıdır;

(2) yığın genişliği 2 ~ 4.0 m'dir;

(3) yonca verimliliği 2.0 ~ 4.8 hm2/s'dir;

(4) Tırmıkın güç aralığı 17.5-25 kW'dır.

Döner tırmıklar döner ve yay tipinde mevcuttur. Çalışma sırasında, tırmık traktör tarafından öne doğru çekilir ve güç çıkış mili tarafından tahrik edilir. Ortaya monte edilmiş sabit bir kam tarafından kontrol edilir ve ayıklama ve çimlerin çıkarılması gibi eylemleri tamamlamak için merkezi eksen etrafında döner. Döner yay tırmığı, dönen bir parçanın etrafında çok sayıda yay dişi ile donatılmıştır ve yay dişleri, Sward operasyonunu gerçekleştirmek için bir santrifüj kuvvetle açılır. Yay dişinin montaj açısını değiştirirseniz, çim işlerini yapabilirsiniz. Döner çim tırmıkları gevşek otlar, düşük mera kaybı, ışık kirliliği ve 12 ila 18 km/s'ye kadar çalışma hızlarına sahiptir, bu da toplama ekipmanlarından alınmasını kolaylaştırır.

İi.

Mera yönü ve makine yönü arasındaki ilişkiye göre, tırmık yatay ve yanal iki kategoriye ayrılabilir (model bir yan ot kullanır).

Yan çim entegre çim, makinenin ilerlemesinin yönüne paraleldir. Çimlerin küçük bir hareket mesafesi ve daha az dahil edilmesi olduğundan, hasattan sonra çim profili nispeten temiz, gevşek ve üniformadır ve yüksek verimli doğal otlak ve yapay otlak için uygundur.

Mera hasatının kalitesini ve verimliliğini sağlamak için yanal tırmıkların prensibi ve yapısı kullanılır.

1. Tırmık gücü

Model, öndeki traktörden bir spline şaft çıkışı ile güçlendirilen ve geri çekilebilir bir spline şaftından gücü ileten üç noktalı süspansiyonu benimser. Yani, traktörün sürüşü sırasında, asılı kaldıktan sonra biçicinin çalışması istedikleri zaman başlatılabilir ve durdurulabilir, böylece biçme makinesinin uygulanabilirliğini artırmak için çalışmadığı veya dönmediğinde istedikleri zaman başlatılabilir ve durdurulabilir.

2. Tırmının genel yapısı

GibiÇekme saman tırmığı döner saman döner tırmıkAcele çim, tesviye, ters kuruma ve hareket gibi birçok fonksiyona sahiptir, tırmık temiz ve düzenli otlayan otları entegre etmek için kullanılabilir ve meraların seyahate daha kısa bir mesafesi vardır ve mera sayısı azalır ve otların kaybı ve hayvan eş beslemesinin modern kavramı ile doğrultuda daha yüksek bir besin bileşimine erişim. Bu amaçla, şirketimizin yatay döner komisyonunun genel yapısı aşağıda gösterilmiştir.

Yatay döner tırmık esas olarak bir süspansiyon cihazı, bir yürüyüş tekerleği, bir tırmık dişi, bir toplama bölmesi ve bir hız azaltıcıdan oluşur. İş sırasında güç, traktörün güç çıkış mili tarafından sağlanır. Çalışma prensibi şunlardır: Güç, evrensel eklem iletim şaftından, birinci aşama konik dişli yavaşlaması, dönen disk şaftının dönüşü, dönen disk ve yürüme yoluyla, vites kutusu gövdesine cıvatalar ve küçük yuvarlak somunlar ile sabitlenir. Çene diş düzeneği, pikap üzerinde bir tırmık diş koltuğu vasıtasıyla pikap üzerine sabitlenir. Döner tablo döndüğünde, tırmık diş kolu pikapın dönüşü ile döner, böylece mera gerçekleştirilir. Entegre Operasyonlar

III. Spesifikasyon

1.

2. Turn masası

Döner tırmık azaltıcısının alt ucunda bir pikap var. Dikirci eşit olarak

Çevre boyunca 6 tırmık kolunu dağıtır. Tırmık dişleri dönen diske sabitlenir. Her bir tırmık diş kolunun ucu bir çift yay tırmık dişini sabitler. Tırmık çalıştığında, tırmık diş kolunun gücü pikap tarafından sağlanır ve tırmık diş kolu dönme diski ile döndürülür, böylece tırmık operasyonunu gerçekleştirir.

Yükleme plakasının üst kısmı bir ayarlama koluna sahiptir (şekilde gösterildiği gibi), sapı kaldırır ve kalamar çubuğunun açısını ayarlamak için pikapı döndürür. Farklı açıların farklı işlevleri vardır, böylece makinenin farklı işlevleri vardır, esas olarak çim, düzleştirme, güneş kurutma, geçiş vb.

3.

Tırmık yapısı şekilde gösterilmiştir. Tırmık dişinin üst ucu, engelin kolayca üstesinden gelmek için esnekliğini arttırmak için bir kaydırma şekline dönüştürülür. Tine dişinin alt ucu, mera diş yüzeyi boyunca kaldırılabilecek ve yuvarlanabilmesi ve yay halkası döndürülebilmesi için bir ark şeklinde oluşur. Sol ve sağda, tur sayısı sola ve sağ dört daireye eşittir. 60SI2MN malzeme, dayanıklı ve iyi esneklik kullanma.

4.Pto Şaftı

Tahrik mili esas olarak traktör çıkış gücünü redüktöre iletir. Traktörün güç çıkış mili ile hız azaltıcısının giriş mili arasındaki geniş mesafe nedeniyle, güç iletiminin güvenilirliğini sağlamak için, şanzıman milinin bir ucu, hız gereksinimlerine ve şanzıman gereksinimlerine göre traktörün çıkış şaftına bağlanır ve diğer uç, kaplayıcılığın içinden geçirilir. Gücün düzgün iletimini gerçekleştirmek için redüktörün pinyon dişli şaftının giriş ucu ile bağlantılıdır.

5.

Konum ve yapı gereksinimlerine göre, redüktör palet 4 üzerine yerleştirilir, giriş ucu küçük eğimli dişli mili şanzıman mili ile bağlanır ve büyük eğimli dişli mili spline ucunun çıkış ucu diskle bağlanır. Yapı aşağıdaki şekilde gösterilmiştir.

IV. Çekme saman tırmığı döner saman rotary tırmık

Ürün paketleme listesine göre düzeltildikten sonra, düz bir zemin seçin ve sırayla montaja geçin.

1. Ana çerçeveyi baş aşağı çevirin, ardından yürüyüş lastiklerini takın;

2. Ana çerçeveyi dengede tutmak için ana çerçeveyi baş aşağı çevirin ve iki bacağı ön ucuna koyun.

3. Üst taklidi çubuğu bir seferde monte edin, çubuk ucu yatağının kam oluğunda olması gerektiğinden emin olun, böylece kam dişini ters çevirmek için döndürülebilir;

4. Çim bölmesi bağlantı çubuğunu takın ve çim bölmesini bağlayın.

Giriş şaftını 6, giriş tahrik mili 6'nın spline mili manşonuna yerleştirin ve kurulumu tamamlamak için pimi sabitleyin.

V. Operasyon ve Kullanım

1. Kullanmadan önce her dönen parçaya tamamen yağlayıcı ekleyin;

2. Ayarlanırken, traktörü durdurmak ve durdurmak için uygulamayı yavaşça yere indirin. Önyükleme durumunda katı ayar ve bakım;

3. Operasyon sırasında sürücü, çalışmaya başlamadan önce belirli bir aralıkta kimsenin veya başka engellerin olmadığını doğrulamalıdır;

4. Çalışmanın sonunda, aletlerin güvenli bir şekilde park etmesini sağlamak için tesviye alanını seçmek gerekir;

5. Operasyon sırasında keyfi olarak keskin dönüşler yapmazlar ve zemini döndürmeden uygulamayı yükseltmek yasaktır.

6. Taşınırken, takım tezgahının durduğundan emin olmak için arka çıkış dişlisini çıkarın, takım tezgahı yerden 20 cm'den daha uzakta kalır ve taşımayı kolaylaştırmak için çim bölmesinin bağlantı çubuğunu kısaltır.

VI.Adimence ve Sorun Giderme

1. Tüm cıvataların ve somunların sıkma derecesini düzenli olarak kontrol edin;

2. Dişli kutusu yağlamasının yerinde olmasını sağlamak için esnek dönme;

3. Yatağın hasar görmediğinden emin olmak için, diş şeklinin görünümü idealdir, aşınmış veya hasarlı parçaların zamanında değiştirilmesi;

4. Her 8 saatte bir ilgili konuları kontrol edin.
